Direccionamiento IP de la sede
Tal y como podemos ver en el cuadro de IPs de la página de direccionamiento IP de toda la empresa, a la sede de bruselas le corresponde el siguiente rango:
Dirección de red y VLANs |
Usado en |
|---|---|
|
|

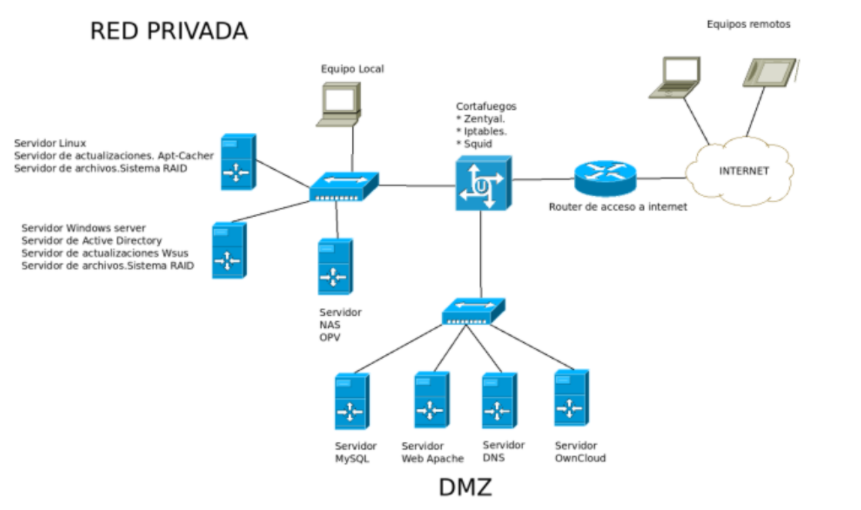

En tanto a los requisitos mínimos, tenemos el siguiente mapa de red proporcionado en las instrucciones de la práctica:
Hardware de red
Toda la infraestructura de la red de la sede estará compuesta por equipos de la gama Unifi, del fabricante Ubiquiti Networks.
Al igual que las cámaras y el control de acceso, toda la infraestructura es gestionable desde un único panel web.
Las funcionalidades de los equipos Unifi son equiparables a los archiconocidos Cisco. Una de las mayores diferencias radica en el menor precio de adquisción y mayor facilidad de mantenimiento. Los switches de Unifi trabajan a nivel 3, por lo que pueden enrutar tráfico de varias redes sin necesidad de switch.
Otra de las opciones a bajarar era Sophos, pero las licencias anuales son prohibitibas.
Note
Es posible que Unifi no sea suficientemente potente en comparación con otras soluciones. Por ejemplo, en el análisis de tráfico encriptado.
Si la decisión final fuera mía, tuviera presupuesto y tiempo para conocer la solución me decantaría por la solución de Cisco Meraki. Combina la sencillez de Unifi con la potencia tradicional de Cisco.
VLANs - Management
Tal y como podemos ver en el cuadro anterior, tenemos disponibles IPs entre 10.203.001.0/16 hasta 10.203.099.0/16 para management.
Por comodidad, trabajaremos con redes /24. Entendemos como Management las direcciones necesarias para servicios internos: el propio equipamiento de red, teléfonos VoIP, cámaras y resto de equipamiento.
Las VLAN definidas para management son:
VLAN10, rango IP 10.203.010.0/24. En esta red se incluirán los dispositivos de red.
VLAN11-20, rangos IP 10.203.011.0/24 - 10.203.020.0/24. Se incluirán en estos rangos los teléfonos VoIP. Se reservará un subrango para cada departamento.
VLAN25, rango IP 10.203.025.0/24. Se incluirán en esta red el hardware de control de acceso.
VLAN30, rango IP 10.203.030.0/24. Se inclurán en este rango de IP las cámaras de seguridad.
VLAN50, rango IP 10.203.050.0/24. A este rango pertenecerán los dispositivos de casting hacia TV y proyectores con capacidad inalámbrica.
VLAN99, rango IP 203.099.0/24. Este rango estará dedicado a los invitados.
VLANs - Empleadas y empleados
Tal y como podemos ver en el cuadro anterior, tenemos disponibles IPs entre 10.203.100.0/16 hasta 10.203.199.0/16 para los equipos de empleadas y empleados.
A tener en cuenta: todos los departamentos tienen menos de 250 empleados/equipos. En caso de tener más empleados que IPs disponibles en un red tipo C, se utilizarán dos o más redes.
Todas las empleadas y empleados tendrán a su disposición una red inalámbrica para la conxión d sus dispositivos móviles y portátiles si lo tuvieran.
Siendo Y un número de departamento se crean las siguientes VLANs
VLAN1YY, 10.203.1YY.0/24. A estas VLANs se conectarán los equipos propiedad de la empresa.
VLAN1(YY+50), 10.203.1(YY+50).0/24. A estas VLANs se conectarán los equipos propiedad de la empleada o empleado (BYOD).
VLANs - Servicios internos
Tal y como podemos ver en el cuadro anterior, tenemos disponibles IPs entre 10.203.200.0/16 hasta 10.203.250.0/16 para sericios internos. Se define 250 en tercer byte para que sea más secillo.
Se define la VLAN222, con rango de IP 10.203.222.0/24 para la zona DMZ. En ella se localizan el servidor MySQL, el servidor Apache, el servidor DNS, el servidor OwnCloud y los futuros servidores o equipos que cumplan la característica de estar detrás de la DMZ.
En cualquier caso, que estén dentro de algo que llamemos DMZ no significa que tengan todos los pueros abiertos. De hecho, por seguridad, solo tendán abiertos los estrictamente necesarios.
Se define la VLAN203, con rango de IP 10.203.203.0/24 para los equipos servidor que no estén dentro de la DMZ. Entre estos equipos figuran el servidor Windows (para AD y actualizaciones entre otros), así como el servidor Linux (APT-Cacher entre otros). También se incluye en esta VLAN el servidor NAS.
Note
Se entiende que no es necesario indicar cada IP para cada equipo de la red.
La puerta de enlace tendrá una IP primaria (la de management) dentro de la VLAN10. A su vez, tendrá la primera IP en cada VLAN.
